Pengertian Power Supply
Power supply adalah perangkat keras yang berfungsi untuk menyuplai teganganlangsung kekomponen dalam casing
yang membutuhkan tegangan, misalnya motherboard, hardisk, kipas, dll. Input power supply berupa arus bolak-balik (AC) sehingga power supply harus mengubah tegangan AC menjadi DC (arus searah), karena hardware komputer hanya dapat
beroperasi dengan arus DC. Power supply berupa kotak yang umumnya diletakan dibagian belakang atas casing.
yang membutuhkan tegangan, misalnya motherboard, hardisk, kipas, dll. Input power supply berupa arus bolak-balik (AC) sehingga power supply harus mengubah tegangan AC menjadi DC (arus searah), karena hardware komputer hanya dapat
beroperasi dengan arus DC. Power supply berupa kotak yang umumnya diletakan dibagian belakang atas casing.
Besarnya listrik yang mampu ditangani power supply ditentukan oleh dayanya dan dihitung dengan satuan Watt.
Cara kerja
Ketika kita menekan tombol power pada casing, yang terjadi adalah langkah berikut.
Power supply akan melakukan cek dan tes sebelum membiarkan sistem start. Jika tes telah sukses, power supply mengirim sinyal khusus pada motherboard
, yang di sebut power good
Power supply akan melakukan cek dan tes sebelum membiarkan sistem start. Jika tes telah sukses, power supply mengirim sinyal khusus pada motherboard
, yang di sebut power good
Jenis power supply
Power supply AT
Power supply yang memiliki kabel power yang dihubungkan ke motherboard terpisah menjadi dua konektor power (P8 dan P9). Kabel yang berwarna hitam
dari konektor P8 dan P9 harus bertemu di tengah jika disatukan.
Pada power supply jenis AT ini, tombol ON/OFF dihubungkan langsung pada tombol casing. Untuk menghidupkan dan mematikan komuter, kita harus
menekan tombol power yang ada pada bagian depan casing. Power supply jenis AT ini hanya digunakan sebatas pada era komputer pentium II.
Pada era pentium III keatas atau hingga sekarang, sudah tidak ada komputer yang menggunakan Power supply jenis AT.
dari konektor P8 dan P9 harus bertemu di tengah jika disatukan.
Pada power supply jenis AT ini, tombol ON/OFF dihubungkan langsung pada tombol casing. Untuk menghidupkan dan mematikan komuter, kita harus
menekan tombol power yang ada pada bagian depan casing. Power supply jenis AT ini hanya digunakan sebatas pada era komputer pentium II.
Pada era pentium III keatas atau hingga sekarang, sudah tidak ada komputer yang menggunakan Power supply jenis AT.
Ciri utama
- Tombol on/off bersifat manual
- Ketika Shutdown, untuk mematikan mesti menekan tombol CPU
- Kabel daya ke motherboard terdiri atas 2 x 6 pin
- Daya rata-rata di bawah 250Watt
- Ketika Shutdown, untuk mematikan mesti menekan tombol CPU
- Kabel daya ke motherboard terdiri atas 2 x 6 pin
- Daya rata-rata di bawah 250Watt
Power suplly ATX
Power Supply ATX (Advanced Technology Extended) adalah jenis power supply jenis terbaru dan paling banyak digunakan saat ini.
Perbedaan yang mendasar pada PSU jenis AT dan ATX yaitu pada tombol powernya, jika power supply AT menggunakan Switch dan ATX
menggunakan tombol untuk mengirikan sinyal ke motherboard seperti tombol power pada keyboard.
Perbedaan yang mendasar pada PSU jenis AT dan ATX yaitu pada tombol powernya, jika power supply AT menggunakan Switch dan ATX
menggunakan tombol untuk mengirikan sinyal ke motherboard seperti tombol power pada keyboard.
Ciri utama
-Terdiri atas satu set kabel supply ke motherboard yang berjumlah : 20pin atau 20pin + 4pin 24pin + 4pin atau 24pin + 8pin
-Ketika shutdown otomatis CPU mati
- Ada konnector tambahan power SATA (PSU terkini)
-Daya lebih besar untuk memenuhi standar komputasi masa kini
-Efisiensi lebih baik
-Daya lebih besar untuk memenuhi standar komputasi masa kini
-Efisiensi lebih baik
Cara menghidupkan power supply tanpa memasangnya di motherboard:
Ambil powersupply yang akan hidupkan,kukan langkah-langkah berikut untuk menghidupkan powersupply tanpa dipasang ke motherboard
· menyiapkan kabel jumper
· Memasukkan kabel Power ke jaringan listrik PLN
· Mengambil konektor Power Supply ATX
· Mencari kabel warna hijau (PS On), Untuk menghidupkan Power Supply sambungkan pin kabel warna hijau tersebut dengan kabel jumper

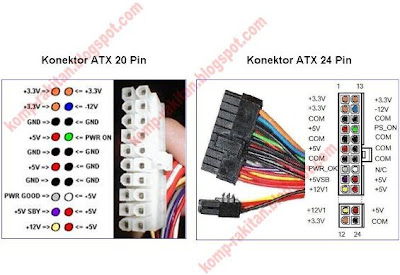

ke pin kabel warna hitam (Ground).berikut daftar warna kabel dan tegangannya:
ke pin kabel warna hitam (Ground).berikut daftar warna kabel dan tegangannya:
PIN
|
VOLTASE (V)
|
WARNA STANDARD
|
1
|
+3,3
|
Orange
|
2
|
+3,3
|
Orange
|
3
|
Ground
|
Hitam
|
4
|
+5
|
Merah
|
5
|
Ground
|
Hitam
|
6
|
+5
|
Merah
|
7
|
Ground
|
Hitam
|
8
|
+5
|
Abu-Abu
|
9
|
+5
|
Ungu
|
10
|
+12
|
Kuning
|
11
|
+3,3
|
Orange
|
12
|
-12
|
Biru
|
13
|
Ground
|
Hitam
|
14
|
PS on
|
Hijau
|
15
|
Ground
|
Hitam
|
16
|
Ground
|
Hitam
|
17
|
Ground
|
Hitam
|
18
|
-5
|
Putih
|
19
|
+5
|
Merah
|
20
|
+5
|
Merah
|
SOCKET POWER SUPPLY
Soket 4 pin ke motherboard untuk VGA adapter (AGP / PCI-E). Soket ini berisi 2 kabel warna kuning (+12V) dan dua kabel warna hitam
(ground-0V).
(ground-0V).
Soket 4 pin ke Floppy. Soket berisi 1 kabel warna merah (+5V), 1 kabel warna kuning (+12V) dan 2 kabel warna hitam (ground- 0V).
Soket 15 pin ke SATA. Soket ini berisi tegangan +3V3, +5V dan +12V.
Soket 4 pin ke IDE harddisk dan CD/DVD. Soket berisi 1 kabel warna merah (+5V), 1 kabel warna kuning (+12V) dan 2 kabel warna hitam
(ground- 0V).
(ground- 0V).
Soket 20+4 pin yang menuju ke motherboard. Soket ini berisi tegangan-tegangan yang dibutuhkan oleh motherboard.
